移动DR球管限束器的外观构造

添加时间：2025-05-06 14:27 浏览次数：来源：移动DR

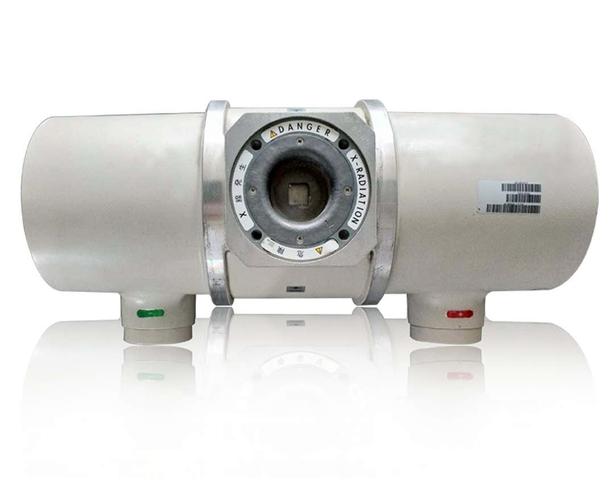

医疗移动DR的球管拆解，它的球管、控制器、还有限束器也可以叫X光的准直器。这3个部分，高压部分还有成像的部分，有的用CR不需要成像部分，用DR就缺一个数字平板。这种使用CR或者DR来成像的，设备非常重，这个150千伏的X光球管，这个电压可以根据需要来调节固定过滤滤过为当量1.5mmAl @70KV用于过滤高能X射线部份，如果用铜片就过滤低能X射线部份。这个是它的非常巨型的一个旋转阳极的X光球管，这一个是一个蕉点/聚焦的位置1/2mm。x光输出那个那个靶面，高压的供电正极跟阳极。非常粗的一个电线，然后看上去像一个由循环的油路。但是它那个油是靠这里散热的，并没有那个液体循环散热的回路。限束器的箱子，就是限制x光机发出的那个射线的辐射的面积。就是根据病人检查拍摄不同的病灶，部位来调节它的大小，有个定位框框的调节大小。其他不照射的地方就是屏蔽防止病人接受过量的X光射线辐射，保证安全。

高压需要拔掉高压电缆线，需要将那个装置电源切断，然后将插座的端子接地后再进行拔除。阴极那个维修那个点里面应该是检查它那个线路的，实际这个位置是充散热油的盖子。阳极就复杂一些，因为它是旋转阳极。一些伺服控制的一个地方，电机实际是工频电机。产生磁场然后隔着那个玻璃拎到里边那个转子旋转。把那个阳极那个靶会高处旋转。一个角度的一个指示盘，下边是限束器，还有一个光的跟光投射到下边的。这就是移动DR的球管，限束器的外观构造。
